日本NAKANISHI直角高速電主軸RAX-271E應用案例

日本NAKANISHI直角高速電主軸RAX-271E應用案例

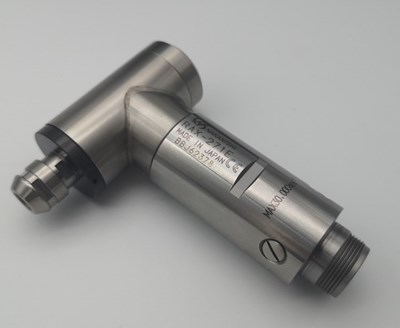

日本NAKANISHI直角高速電主軸RAX-271E，是一款90°彎頭電主軸，屬于分離式電主軸，由主軸頭+無碳刷馬達配套使用，可用于專用機、排刀機、機械臂等自動化設備上使用。

直角高速電主軸RAX-271E產品參數

    型號：RAX-271E

    外徑：φ30 mm

    輸出端最高轉速：20000 min-1

    減速比：1:1.5

    輸入端最高轉速：30000 min-1

    主軸精度: 2μm以內

    筒夾型號: CHK系列(φ0.5~φ6.35mm)

    重量：580g

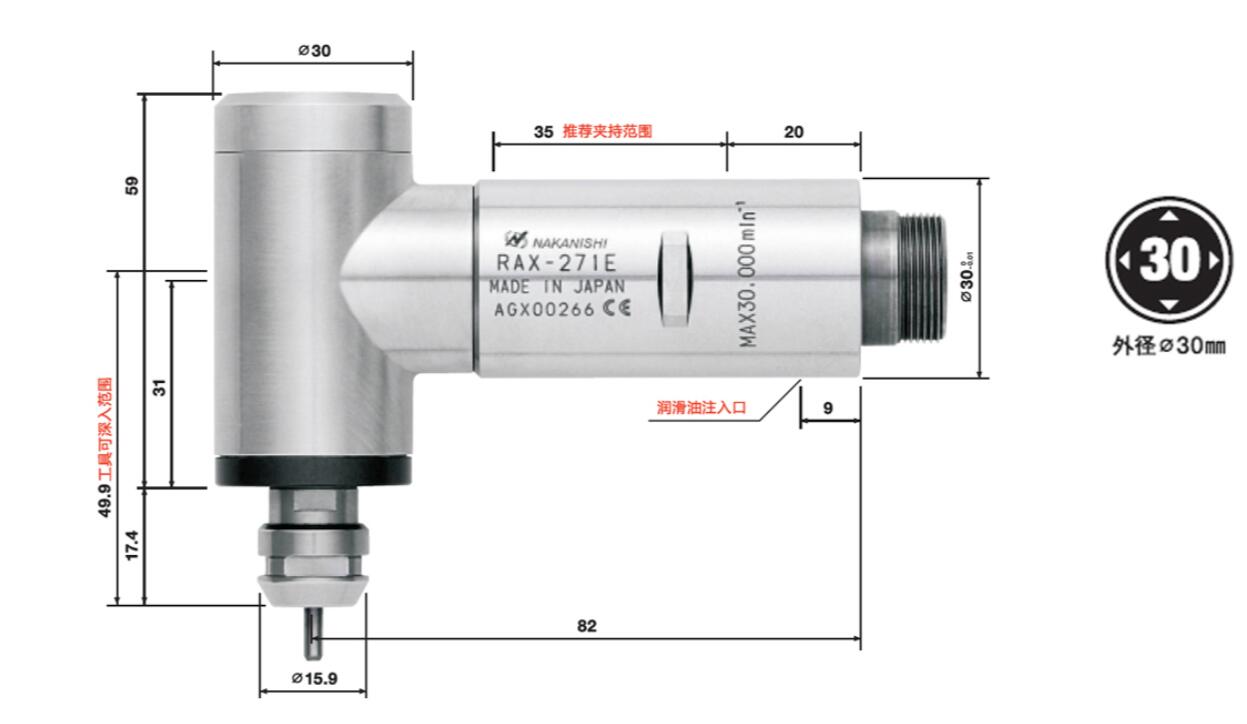

直角高速電主軸RAX-271E產品尺寸

直角高速電主軸RAX-271E產品配套

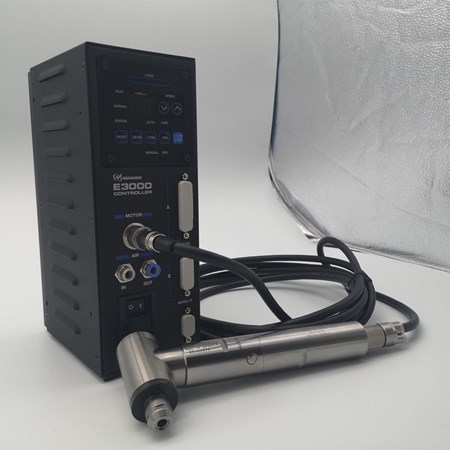

直角高速電主軸RAX-271E可搭配E3000電主軸馬達EM-3060、EM-3060J，或者大力矩電主軸馬達EM-3030T，或者EM-3030T-J配套使用。整套搭配有主軸頭+馬達+E3000控制+電源線+空氣過濾器組成。

直角高速電主軸RAX-271E產品應用

中西NAKANISHI直角電主軸RAX-271E可搭配鋸片進行切割、也可以銑刀進行銑削，或者研磨耗材如橡膠磨頭、研磨刷等用于去毛刺打磨拋光等。

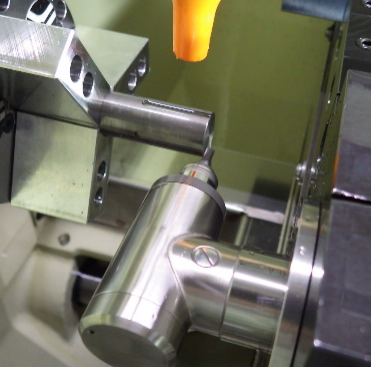

排刀機加裝直角高速電主軸側銑加工

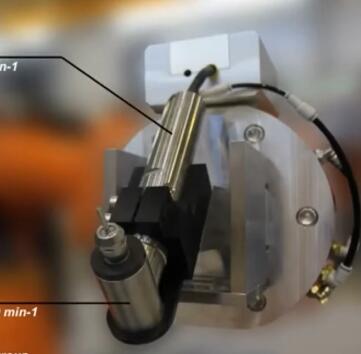

機械臂加裝直角高速電主軸RAX-271E進行打磨拋光
