E4000控制器調換操作面板方法?

E4000控制器調換操作面板方法?

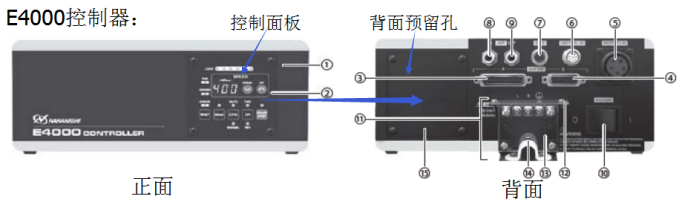

為了方便用戶不同場合的控制需求，E4000的控制面板可從正面移動到背面，具體操作如下：

安裝詳情：

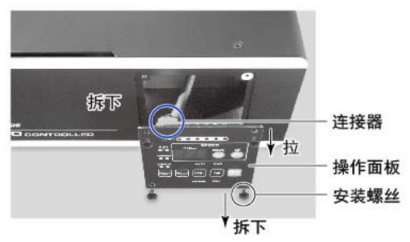

一、如圖1拆下E4000正面操作面板的4個固定螺絲，將操作面板輕輕從控制器中拉出（圖3），拆下操作面板后的連接器。

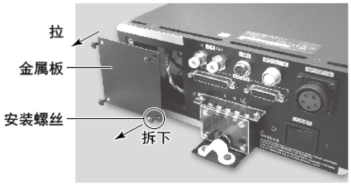

二、如圖2拆下E4000背面預留金屬板上的固定螺絲，拆掉金屬板（圖4）。

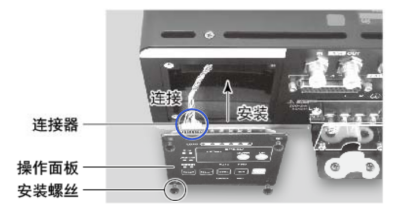

三、連接控制器內部的連接器和操作面板背面的連接器（圖5）。

四、使用拆下的4個安裝螺絲，將操作面板固定在控制器背面（圖5）

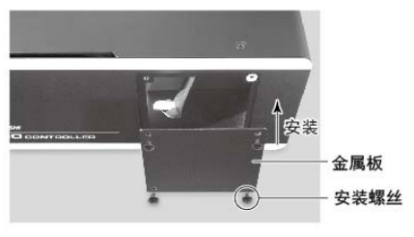

五、用拆下的4個安裝螺絲，將金屬板安裝在控制器正面。（圖6）

注意：變更操作面板的位置時，必須把將供電設為OFF。如果輸入電源為ON，可能導致觸電或控制器損壞。
