非常感謝您此次購買 iSpeed3 控制器。本產品需要與“馬達主軸”和“風管套件”等配套使用。請?jiān)谑褂们?，仔?xì)閱讀此使用說明書以及“馬達主軸”“風管套件”的使用說明書，若您能長期使用本產品，我們將備感榮幸。

那么，高速主軸如何安裝才能長時間使用不受影響呢？春亨工具NAKANISHI主軸專員為您介紹如何安裝。

注意：

將馬達主軸安裝在支架上時，請?jiān)趭A緊推薦范圍進行安裝。如果超過夾緊推薦范圍時，會給軸承等造成影響導致旋轉不良或故障的原因。

不可過度緊固螺旋開槽支架的緊固螺栓，請注意。

過度緊固會給主軸的精度或軸承使用壽命帶來不良的影響。

緊固結束的大致標準是用手不能轉動馬達主軸的圓筒部為準。在該狀態下施加加工負載，確認馬達主軸有無偏移。

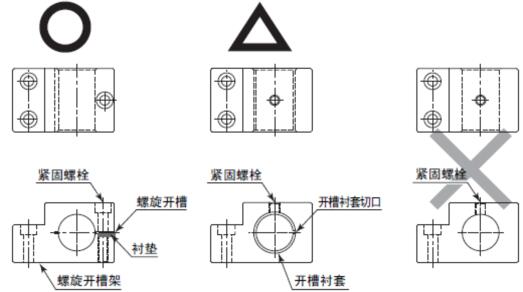

1，將馬達主軸安裝在支架上時，請按照下圖左1的夾緊推薦范圍進行安裝。

2，將馬達主軸安裝在支架上時，建議使用下圖左1所示的安裝方法。如果左1的方法不能安裝時，請按照左2的方法進行安裝。

注意：

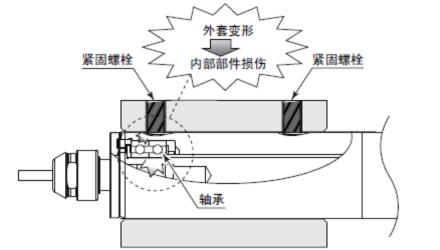

如上圖右1所示直接安裝螺絲時，會使主軸外套變形造成旋轉不良或發熱的原因。如下圖。

NAKANISHI主軸安裝多樣化，還可購買自帶法蘭盤主軸，詳情請致電春亨工具NAKANISHI高速主軸技術專員：0755-29695109

??
