NR-3060S高速主軸使用說明

NR-3060S高速主軸使用說明

此次，承蒙您購買短沖程主軸 NR-3060S，深表感謝。本產品可用于磨削、小口徑立銑刀、小口徑鉆頭加工等的馬達主軸。使用本產品時必須配備 “E3000控制器”和“無刷馬達”和“空氣管道套件 AL-0201”。使用本產品之前，為了安全起見，請仔細閱讀本說明書和 “E3000控制器”和“無刷馬達”和“空氣管道套件 AL-C1204”。

注意事項：

主軸墜落或發生碰撞。運轉不良、發熱以及鞘管的變形等將會導致故障。
更換工具的時候，務必要清潔主軸內的夾頭、夾頭螺母。如果沾上拋光粉和切割粉，則可能會導致主軸或夾頭的損傷，造成芯振動。
清掃時應先停止馬達旋轉，用刷子或布等清除灰塵或污垢。切勿使用鼓風機清掃防塵罩部(參照“3-2 外觀圖”)。否則，灰塵會進入軸承內造成故障的原因。
請在清潔安裝工具的柄部分后再進行安裝。如果垃圾等落入夾頭內，將可能造成芯振動。
對于工具的軸徑，推薦使用與夾頭的基本直徑公差為 +0～-0.01的產品。雖然可以安裝公差 +0～-0.1的工具，但是可能會造成芯振動和支承力不足等問題，因此請盡量使用與夾頭的基本直徑公差為 +0～-0.01的工具。
請選擇適合作業的恰當?shù)漠a(chǎn)品和工具。此外，請在適當?shù)募庸l件下進行作業。
加工中的切削液會粘在刀尖上，請盡量避免沾在主軸主體上。
如果在作業時發生旋轉有波動或異常振動時，請立即停止作業進行檢查。
對每日的作業（開始、結束）進行檢查，確認工具、夾頭和夾頭螺母等是否有破損和磨耗。
夾頭和夾頭螺母為消耗品。中心振擺大或損傷時，請更換夾頭。
如果在長期未使用狀態下重新使用本產品時，請按照“8. 試運轉方法”進行跑合運轉。并確認沒有異常聲和異常發熱后再進行使用。
請勿對主軸進行分解或改造。否則將無法保以后的性能。此外，敝公司也可能拒絕修理。
主軸在量產加工機上使用時，為了防止發生意外故障，必須預備好備用主軸。

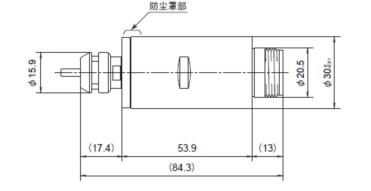

外觀圖：

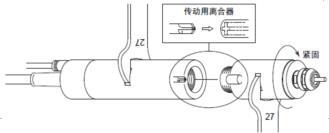

與馬達的連接方法：

在主軸上安裝馬達時，清掃連接部，安裝時注意不要將灰塵混入內部。另外，安裝作業時手要干凈，否則臟手會將灰塵帶入內部。

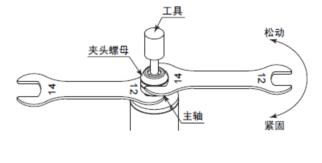

工具的更換方法：

夾頭上未插入工具時，切勿緊固夾頭螺母。過于緊固夾頭，會造成內部的夾頭和夾頭螺母卡爪脫落的原因。如果卡爪脫落的話，即使松動夾頭螺母夾頭仍會留在主軸內而不能取出。

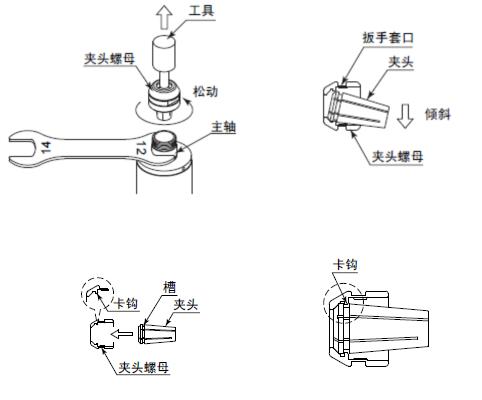

夾頭的更換方法

注意：把夾頭裝到夾頭螺母上的時候，請保證使夾頭槽準確地進入螺母卡鉤。否則在擰緊螺母后，有時夾頭會留在主軸內，無法取出。

按照“工具的更換方法”在插入工具的狀態下松動夾頭螺母，轉動夾頭螺母直至從主軸上脫落為止，與工具一起從主軸上拔下。然后，再將工具從夾頭上取下。
用手拿住夾頭螺母，將夾頭朝扳手套口方向傾斜的話，夾頭就能取下。如果不能取下夾頭時，可將夾頭朝另一個扳手套口方向傾斜。
"安裝夾頭的時候，手持夾頭螺母，安裝夾頭）。
安裝困難時，向夾頭螺母的扳手套口方向傾斜一點放入會比較容易安裝。）。
此時，確認夾頭槽是否準確地進入了夾頭螺母的卡鉤。"

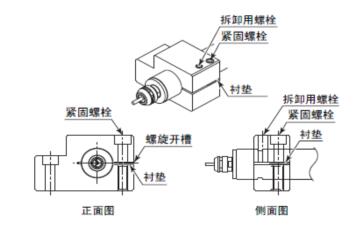

NR-3060S高速主軸的安裝方法：

將主軸安裝在支架上時，請在夾緊推薦范圍進行安裝。如果超過夾緊推薦范圍時，會給軸承等造成影響導致旋轉不良或故障的原因。
"不可過度緊固螺旋開槽支架的緊固螺栓，請注意。
過度緊固會給主軸的精度或軸承使用壽命帶來不良的影響。
緊固結束的大致標準是用手不能轉動主軸的圓筒部為準。在該狀態下施加加工負載，確認主軸有無偏移。 "

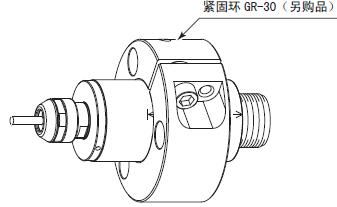

春亨工具推薦使用NAKANISHI高速主軸專用夾具GR-30完成主軸裝夾。

NR-3060S高速主軸夾具制造方法：

NSK高速主軸試運轉方法：

運送、保管中，或安裝時，若發生軸承內部的潤滑脂滲出的現象，切勿將轉速急速提高到最高轉速，否則因潤滑脂阻抗導致溫度上升，造成軸承損壞的原因。
安裝后或最初使用時，必須進行跑合運轉。
