如何快速測量孔徑，春亨工具教給您三種方法

    春亨工具答疑：快速測量孔徑的三種方法

    孔徑是指多孔固體中孔道的形狀和大小?？灼鋵?shí)是極不規則的，通常把它視作圓形而以其半徑來表示孔的大小?？讖椒植汲Ｅc吸附劑的吸附能力和催化劑的活性有關?？装霃皆?0nm以下的孔徑分布可用氣體吸附法測定，部分中孔和大孔的孔徑分布可用壓汞法測定?？讖綔y(cè)量是長度計量技術的主要內容之一。

    對于孔的直徑的測量，有直接測量、間接測量和綜合測量等測量方法。

    孔徑測量方法一：直接測量

    利用兩點或三點定位，直接測量出孔徑的方法，也是最常用的孔徑測量方法根據被測孔徑的精度等級尺寸和數量大小，可以采用能測孔徑的通用長度測量工具，例如游標卡尺、工具顯微鏡、萬能比長儀、臥式測長儀、臥式光學計和氣動量?jī)x等;也可采用專用的孔徑測量工具，例如內徑千分尺、內徑百分表和千分表、內徑測微儀、電子塞規和利用氣動光學電學等原理的孔徑量?jī)x等。

    孔徑測量方法二：間接測量

    先測量與孔徑有關的函數，再換算出孔徑尺寸。主要有下列兩種方法：

    ①利用三點定一圓原理，測出被測孔圓周上任意三點的坐標值，然后求出方程式（+（+D+E+F=0中的系數D、E、F，即可按計算式［0422-01］求得被測孔徑，此法一般用于帶有電子計算機的三坐標測量機；

    ②用直徑已知的滾輪與被測孔壁對滾，測出被測孔圓周長，然后計算出孔徑。此法適用于測量直徑大于500毫米具有連續表面的孔。應用此法的測量工具稱為大直徑測量?jī)x，也常用于大型工件的外徑測量。

    孔徑測量方法三：綜合測量

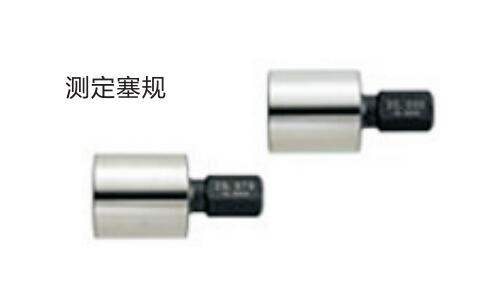

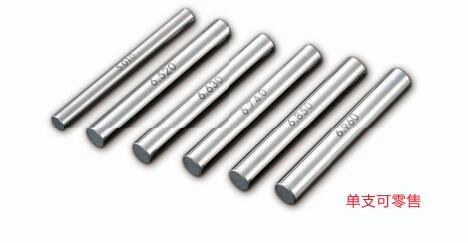

    主要是利用光滑塞規以通止法檢驗工件合格與否。這個方法推薦使用日本SK塞規、通止規來測量，簡單、方便又快捷！
