     日本NAKANISHI高速主軸目前在市場上應用較為廣泛，而日本NAKANISHI高速電主軸NR-3060S，是作為鉆孔機主軸，鉆靶機主軸，PCB分板機主軸，以及高精度加工的高速主軸。那NR-3060S主軸是如何安裝的呢？下面春亨工具為您簡單介紹一下NR-3060S主軸的安裝方法和注意事項。

　　NAKANISHI高速電主軸NR-3060S安裝方法：

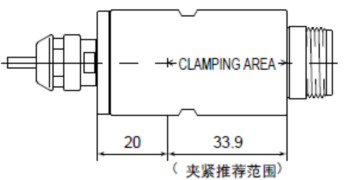

1. 將主軸安裝在支架上時，請按照圖1的夾緊推薦范圍進行安裝。

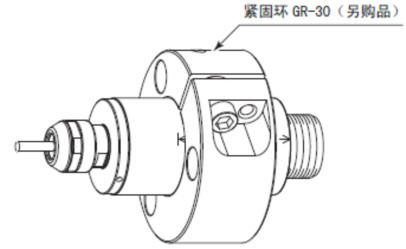

　　注意：將馬達主軸(主軸)安裝在支架上時，建議使用“緊固環GR-30（另購品）”(圖2)。如果有尺寸或間隔問題不能使用“緊固環”時，請按照②所示方法進行安裝。

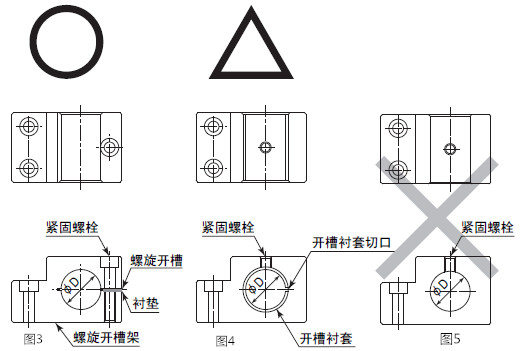

　　2.有關安裝支架上時，如圖3所示建議使用螺旋開槽支架安裝方法。安裝方法請參照“③螺旋開槽支架的制作方法”。如果圖3的方法不能安裝時，請按照圖4的方法進行安裝。

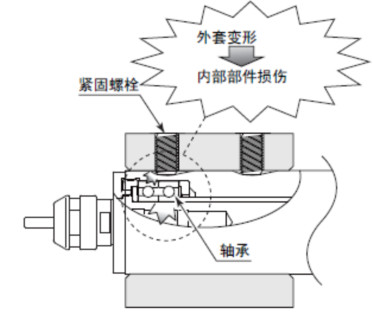

　　注意：如圖5所示直接安裝螺絲時，會使主軸外套變形造成旋轉不良或發熱的原因。(參照圖6)

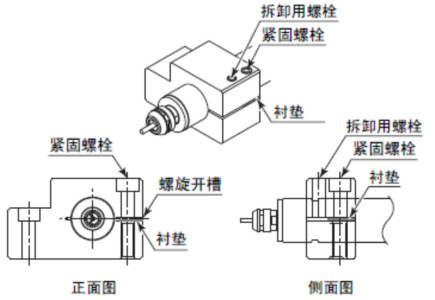

　?、勐菪_槽支架的制作方法

　　(1)先進行螺旋開槽支架內徑的粗加工。

　　(2)進行螺旋開槽加工。（例如：螺旋開槽2mm）

　　(3)擰入拆卸用螺栓，擴展螺旋開槽部。

　　(4)將墊片(例如：t = 2mm)插入螺旋開槽部。

　　(5)松動拆卸用螺栓，按照規定扭矩緊固螺栓。

　　(6)將支架內徑尺寸加工成與主軸φ30mm 公差為-0.01mm～-0.015mm，將內徑表面的加工成圓度和圓筒度為5μm以下。

　　(7）松動緊固螺栓，擰入拆卸用螺栓擴展螺旋開槽部，以插入主軸。

　　日本NAKANISHI高速電主軸NR-3060S安裝注意事項：

　　1、安裝主軸時，確認支架是否連接在機器地線上。如果未連接的話，會造成故障或漏電時觸電的原因。

　　2、安裝主軸時，不可使主軸受到?jīng)_擊或損傷。否則，會造成主軸內部的故障原因。

　　3、將主軸安裝在支架上時，請在夾緊推薦范圍進行安裝。如果超過夾緊推薦范圍時，會給軸承等造成影響導致旋轉不良或故障的原因。

　　4、不可過度緊固螺旋開槽支架的緊固螺栓，請注意。

　　5、過度緊固會給主軸的精度或軸承使用壽命帶來不良的影響。

　　6、緊固結束的大致標準是用手不能轉動主軸的圓筒部為準。在該狀態下施加加工負載，確認主軸有無偏移。
