nakanishi高頻銑bm-320f加裝應用案例合集

nakanishi高頻銑bm-320f加裝應用案例合集

nakanishi高頻銑bm-320f是日本中西NAKANISHI比較常用的高頻銑型號，不僅可以加裝在津上走心機，還可以加裝在加工中心上使用。鉆微孔、銑微槽、銑小徑螺紋，銑梅花等均可使用。

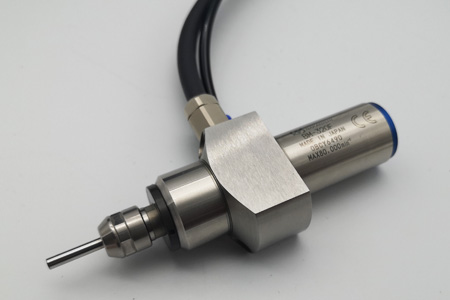

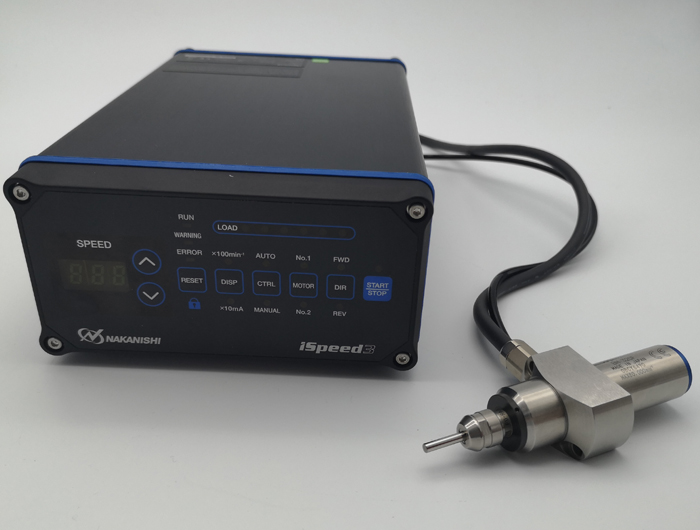

nakanishi高頻銑bm-320f套裝含高頻銑頭bm-320f、控制器ispeed3、電纜器、空氣過濾器四部分組成。轉速高達8萬轉/分鐘，旋轉跳動精度1μm以內，輸出功率120W，可夾持0.5-4mm的刀具柄徑。

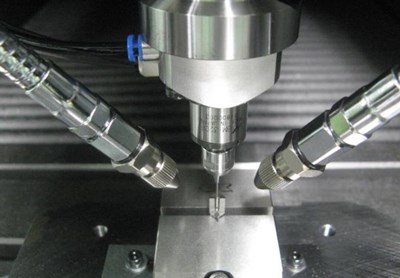

圖為nakanishi高頻銑bm-320f搭配刀柄加裝在加工中心進行小徑內螺紋銑削案例。

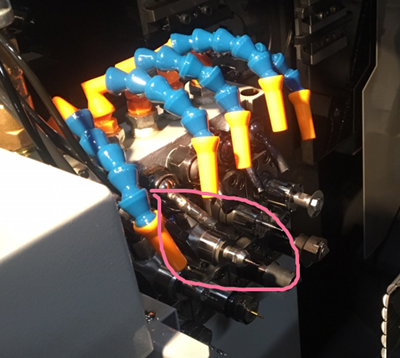

圖為津上S206走心機背軸加裝nakanishi高頻銑bm-320f進行精密加工案例。

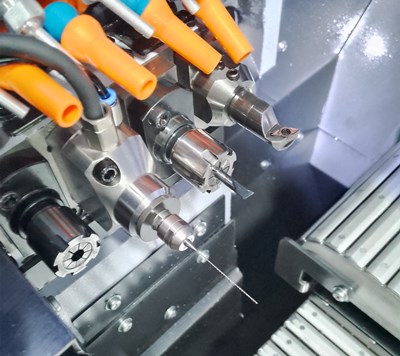

津上走心機BO205背軸加裝高頻銑bm-320f

   日本中西NAKANISHI高頻銑bm-320f不僅可以加裝在刀座孔為20mm的走心機機床上使用，還可以加裝在西鐵城走心機、碩方走心機等多種機型，假如刀座孔不匹配，搭配一個變徑套就可以使用了，如20轉25的變徑套，就可以加裝在刀座孔為25mm的走心機機型上。
