日本NAKANISHI高速主軸NR-3060S安裝說明

    日本NAKANISHI高速主軸NR-3060S可用于磨削、小口徑立銑刀、小口徑鉆頭加工等的馬達主軸。使用本產品時必須配備 “E3000控制器”和“無刷馬達”和“空氣管道套件 AL-0201”。使用本產品之前，為了安全起見，請仔細閱讀本說明書和 “E3000控制器”和“無刷馬達”和“空氣管道套件 AL-C1204”。

1. 安全上的注意事項標記

使用前，請務必仔細閱讀安全上的注意事項，并正確使用。

此處顯示的注意事項，有助于產品的安全使用，防止您及他人受到人身傷害以及財產損失。并根據人身傷害及財產損害的大小、迫切程度進行分類。每一項均與安全密切相關，請務必遵守。

2. 特　征

為將不銹鋼材料(SUS)經過高硬度熱處理和研磨加工成的外徑φ30 mm的主軸。

此為60,000min^-1的對應主軸。

豐富多樣的夾頭種類。

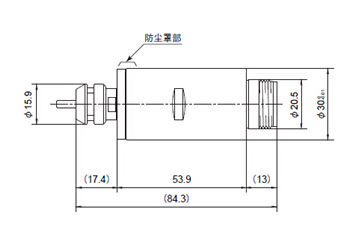

3 - 2　外觀圖

4. 與馬達的連接方法

注意

在主軸上安裝馬達時，清掃連接部，安裝時注意不要將灰塵混入內部。另外，安裝作業時手要干凈，否則臟手會將灰塵帶入內部。

1，將馬達前部的螺絲對準主軸后部的螺絲朝順時針?lè)较蜣D(zhuǎn)動。如果旋轉傳動用離合器未嚙合時，與馬達連接的螺絲旋轉2圈就不能轉動，這時，不可用力緊固，將螺絲稍微旋出后用手指轉動，使離合器嚙合后再擰螺絲，最后用附帶的27mm扳手緊固。

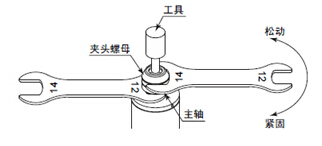

2，在夾頭螺母上套上附帶的14mm扳手朝逆時針?lè)较蜣D(zhuǎn)動，夾頭松動后取下工具。(轉動約1圈夾頭螺母可緊固1次，再次轉動后夾頭被打開。)

3，插入另外的工具，將夾頭朝順時針?lè)较蜣D(zhuǎn)動使工具固定。

6.　夾頭的更換方法

注意

把夾頭裝到夾頭螺母上的時候，請保證使夾頭槽準確地進入螺母卡鉤。否則在擰緊螺母后，有時夾頭會留在主軸內，無法取出。

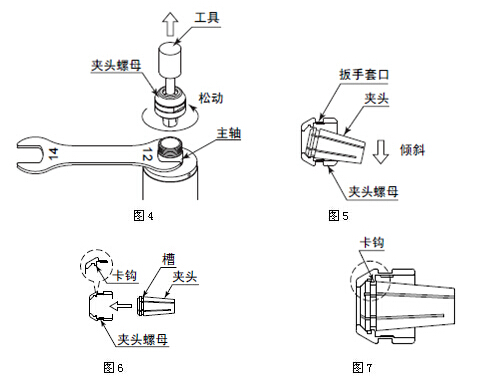

    1、 按照“5. 工具的更換方法”在插入工具的狀態下松動夾頭螺母，轉動夾頭螺母直至從主軸上脫落為止，與工具一起從主軸上拔下。然后，再將工具從夾頭上取下。(圖－4)

    2，用手拿住夾頭螺母，將夾頭朝扳手套口方向傾斜的話，夾頭就能取下。如果不能取下夾頭時，可將夾頭朝另一個扳手套口方向傾斜。(圖－5)

    3，安裝夾頭的時候，手持夾頭螺母，安裝夾頭（圖- 6）。

    安裝困難時，向夾頭螺母的扳手套口方向傾斜一點放入會比較容易安裝。（圖- 5）。

    此時，確認夾頭槽是否準確地進入了夾頭螺母的卡鉤（圖- 7）。

7.日本NSK高速主軸NR-3060S的安裝方法

警　告

安裝主軸時，確認支架是否連接在機器地線上。如果未連接的話，會造成故障或漏電時觸電的原因。

注　意

安裝主軸時，不可使主軸受到?jīng)_擊或損傷。否則，會造成主軸內部的故障原因。

注　意

將主軸安裝在支架上時，請?jiān)趭A緊推薦范圍進行安裝。如果超過夾緊推薦范圍時，會給軸承等造成影響導致旋轉不良或故障的原因。

不可過度緊固螺旋開槽支架的緊固螺栓，請注意。
過度緊固會給主軸的精度或軸承使用壽命帶來不良的影響。
緊固結束的大致標準是用手不能轉動主軸的圓筒部為準。在該狀態下施加加工負載，確認主軸有無偏移。

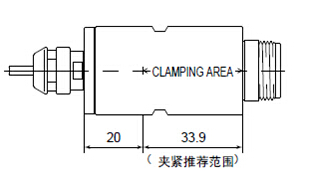

1，將主軸安裝在支架上時，請按照?qǐng)D－8的夾緊推薦范圍進行安裝。

                                                         圖-8

將馬達主軸(主軸)安裝在支架上時，建議使用“緊固環GR-30（另購品）”(圖 － 9)。如果有尺寸或間隔問題不能使用“緊固環”時，請按照②所示方法進行安裝。

                               圖-9

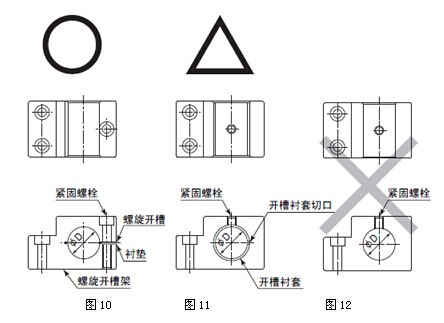

2，有關安裝支架上時，如圖－10所示建議使用螺旋開槽支架安裝方法。安裝方法請參照“③螺旋開槽支架的制作方法”。如果圖－10的方法不能安裝時，請按照?qǐng)D－11的方法進行安裝。

主軸安裝的方法

運送、保管中，或安裝時，若發生軸承內部的潤滑脂滲出的現象，切勿將轉速急速提高到最高轉速，否則因潤滑脂阻抗導致溫度上升，造成軸承損壞的原因。
安裝后或最初使用時，必須進行跑合運轉。有關跑合運轉請參照表-1。
