什么是PCB鉆針及其使用注意事項

    PCB鉆頭主要用于PCB制造。印刷電路板，由幾層樹脂材料粘合在一起的，內部采用銅箔走線。有4、6、8層之分，鉆孔占印刷電路板成本的30~40%，量產常需專門設備和鉆頭。好的PCB鉆頭用品質好的硬質合金材料，具有高剛性，孔位精度高，孔壁品質好，壽命長等優良特性。

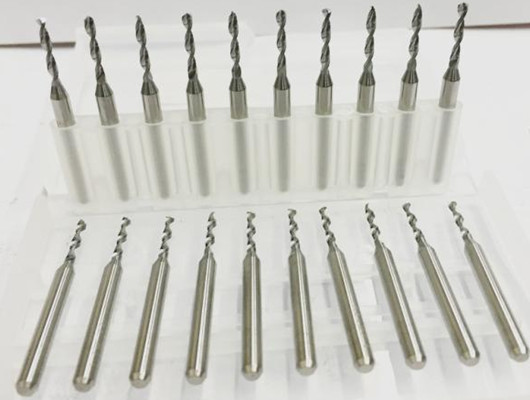

    PCB鉆頭的種類有直柄麻花鉆頭、定柄麻花鉆頭和定柄鏟形（undercut）鉆頭。

    PCB鉆頭使用注意事項

    1、鉆頭應裝在特制的包裝盒里，避免振動相互碰撞。

    2、使用時，從包裝盒里取出鉆頭應即裝到主軸的彈簧夾頭里或自動更換鉆頭的刀具庫里。用完隨即放回到包裝盒里。

    3、測量鉆頭直徑要用工具顯微鏡等非接觸式測量?jī)x器，避免切削刃與機械式測量?jī)x接觸而被碰傷。

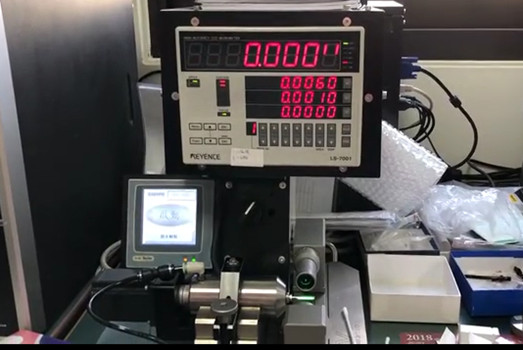

    4、要經常檢查主軸和彈簧夾頭的同心度及彈簧夾頭的夾緊力，同心度不好會造成小直徑的鉆頭斷鉆和孔徑大等情況，夾緊力不好會造成實際轉速與設置的轉速不符合夾頭與鉆頭之間打滑。

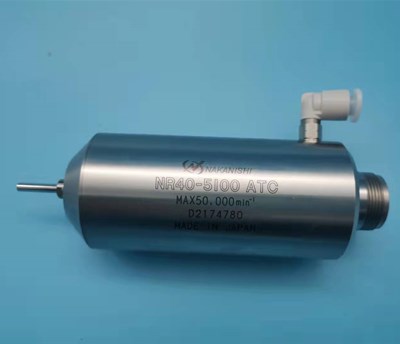

    PCB鉆頭搭配日本NAKANISHI自動換刀主軸NR40-5100ATC非常適用于PCB鉆孔，精度高，加工速度快，還能自動換刀，大大提供加工效率和質量。
