日本NAKANISHI高速主軸NR50-5100 ATC是一款氣動換刀主軸，主要適用于PCB分板機切割，故又稱之為分板機主軸或切割主軸。

　　NR50-5100 ATC自動換刀主軸，直型50mm，轉速50000轉/分，精度在1μm以內，使用夾頭為(CHR系列):3.175mm。

　　NR50-5100 ATC自動換刀主軸工作原理：無需人工更換夾頭，充氣夾頭自動張開，收氣夾頭自動鎖緊，從而實現自動換刀。

分板機高速電主軸NR50-5100ATC產品參數

型號：NR50-5100  ATC

外徑：φ50 mm

最高轉速:50000 min-1

換刀氣壓:0.55~0.6MPa

主軸精度:1μm以內

筒夾型號:CHR系列（φ3.175mm）

重量:1370g

輸出功率：350W

標準配件

筒夾：φ3.175（CHR-3.175）/ 扳手（9×11）·（12×14）：各1枚 / 鋼棒（K-236）：1本

氣管（K-251）：φ6mm×2m

選項

筒夾（CHR系列）：φ2.0、φ3.0、φ3.175、φ4.0、φ6.0、φ6.35mm

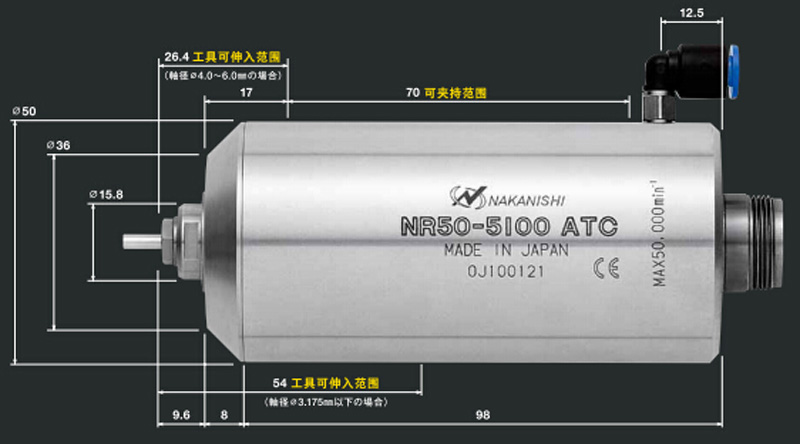

分板機高速電主軸NR50-5100ATC產品尺寸

分板機高速電主軸NR50-5100ATC 標準配置

　　<標準配置配件>

　　夾頭 :3.175(CHR-3.175)

　　扳手:(9X11) (12X14):各1枚

　　鋼棒（K-236）：1本

　　氣管(k-251)：Φ6mmx2m

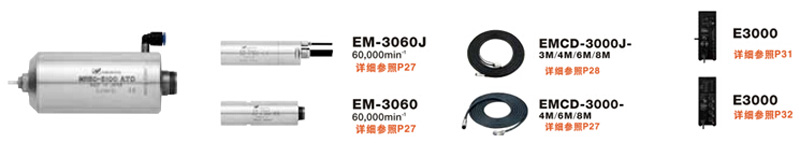

分板機主軸NR50-5100 ATC的一套組成：由夾頭+NR50-5100 ATC主軸+馬達EM-3060+電源線+E3000控制器。

高速電主軸NR50-5100ATC鎖緊力更強

與主軸NR40-5100ATC都用于分板或切割，只是直徑和排氣方向不同。NR50-5100ATC 標配夾頭CHR-3.175，NR40-5100ATC 標配夾頭CHB-3.175。

NR50-5100ATC的鎖緊力比NR40-5100ATC要強，不易掉刀，所以，在同等加工條件下，春亨工具推薦使用NR50-50100ATC！

　　自動換刀主軸NR40-5100ATC與主軸NR50-5100ATC排氣方向

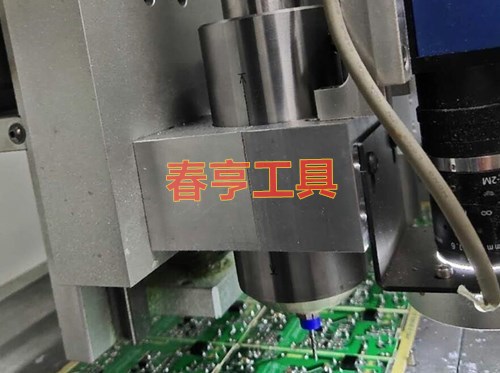

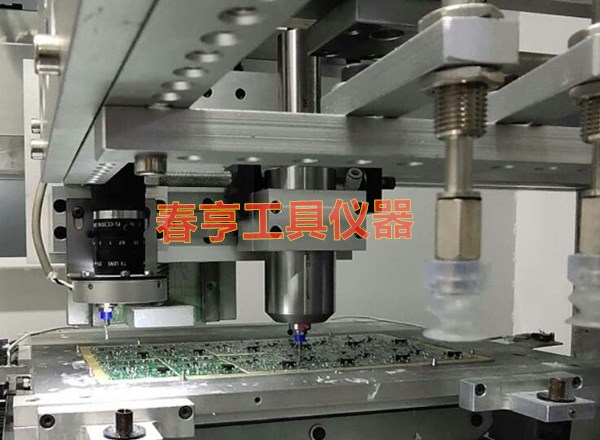

分板機高速電主軸NR50-5100ATC產品應用
