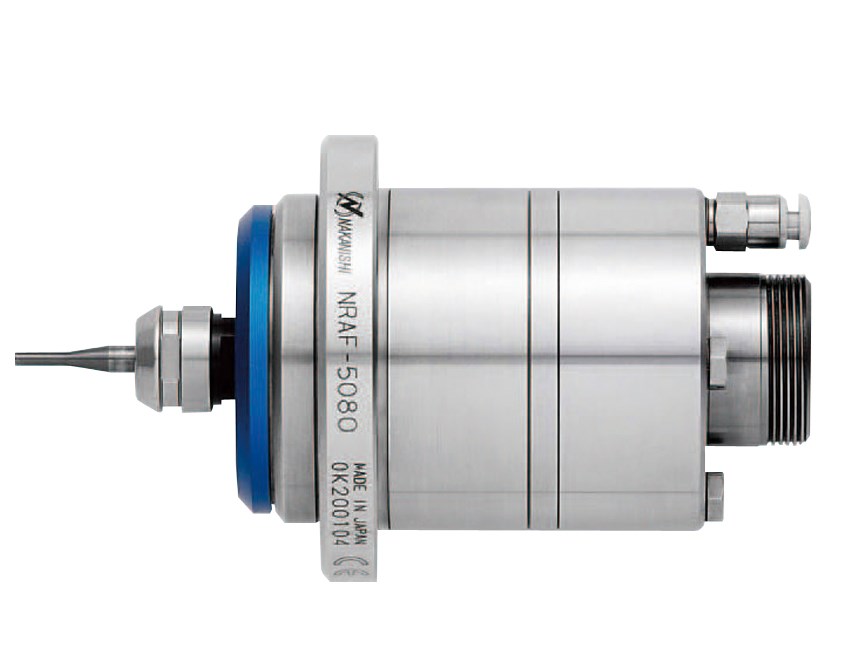

中西nakanishi高速靜壓氣浮電主軸NRAF-5080

中西nakanishi高速靜壓氣浮電主軸NRAF-5080，外徑φ48 mm，轉速高達8萬轉每分鐘，旋轉跳動精度1μm以內，可加裝在機械臂、磨床等自動化設備      上使用，用于鉆孔、銑削、研磨等高精密加工。

高速靜壓氣浮電主軸產品特點

（1）空氣軸承和渦輪驅動的采用適用于需要高精度加工的精細形狀零件的小直徑鉆孔和研磨。

（2）主軸外殼由精密研磨、硬化的不銹鋼制成。

（3）轉速高達80000轉每分鐘。

（4）對于空氣軸承，通過向軸承間隙提供干燥的壓縮空氣，使旋轉軸在不接觸的情況下浮動，從壓縮空氣中去除油。這樣可以防止軸承磨損。

采用高性能材料，增強耐用性和散熱性。

高速靜壓氣浮電主軸產品參數(shù)

型號：NRAF-5080

外徑：φ48 mm

最高轉速：80000 min-1

承受空氣壓力：35Nl/min（0.5MPa）

主軸精度：1μm以內

筒夾型號：CHK系列

重量：810g

可夾持刀具柄徑：φ0.5~φ6.35mm

輸出功率：350W

搭配馬達型號：EM-3080J

安裝方式：法蘭安裝，M3螺栓（8個位置，均勻分布，45°角，PCD57）

軸承類型：空氣靜壓軸承/軸承承載能力：徑向18N，軸向35N

可使用砂輪最大直徑：?8.0㎜ （柄徑低于6.0㎜ 情況下用）

氣管直徑：?4㎜ , 用于軸承進氣口

高速靜壓氣浮電主軸標準配件

 筒夾（CHK-3.0）:?3.0㎜/螺帽（K-265A）/扳手（12×14）：2個

減速器：1個/進氣管（?4㎜×4m）：1個/滾花銷釘（K-236）：1

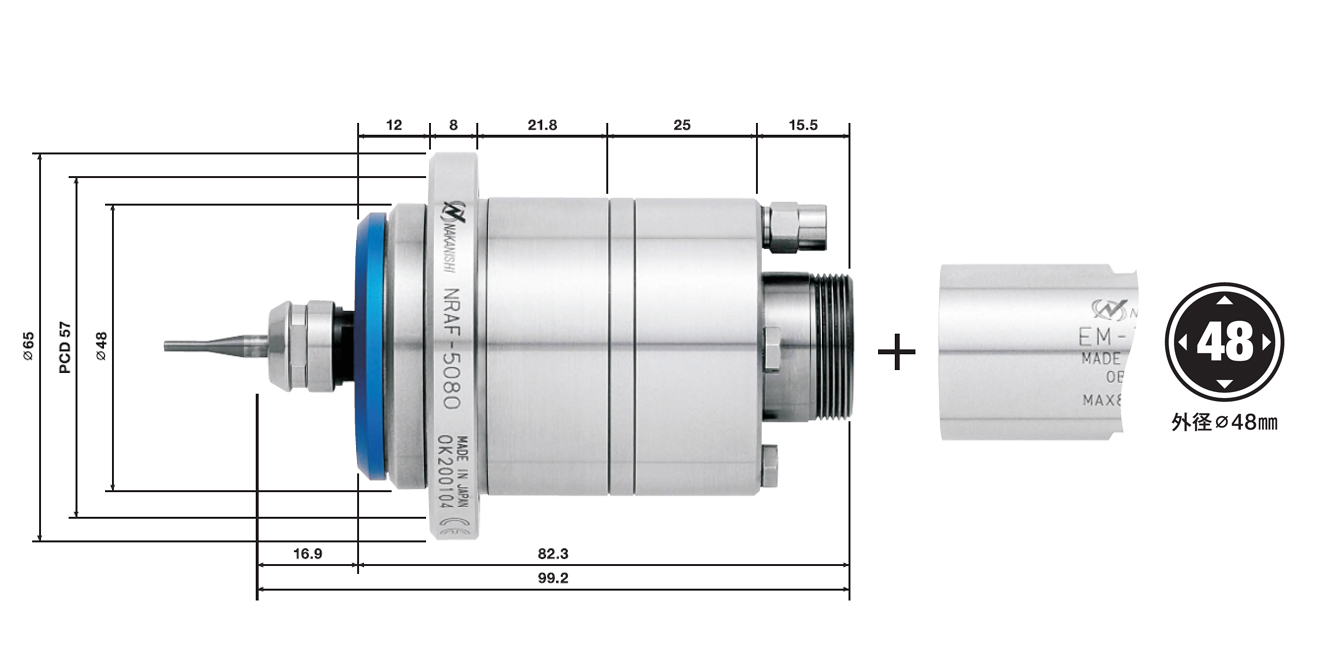

高速靜壓氣浮電主軸產品尺寸

高速靜壓氣浮電主軸產品配套

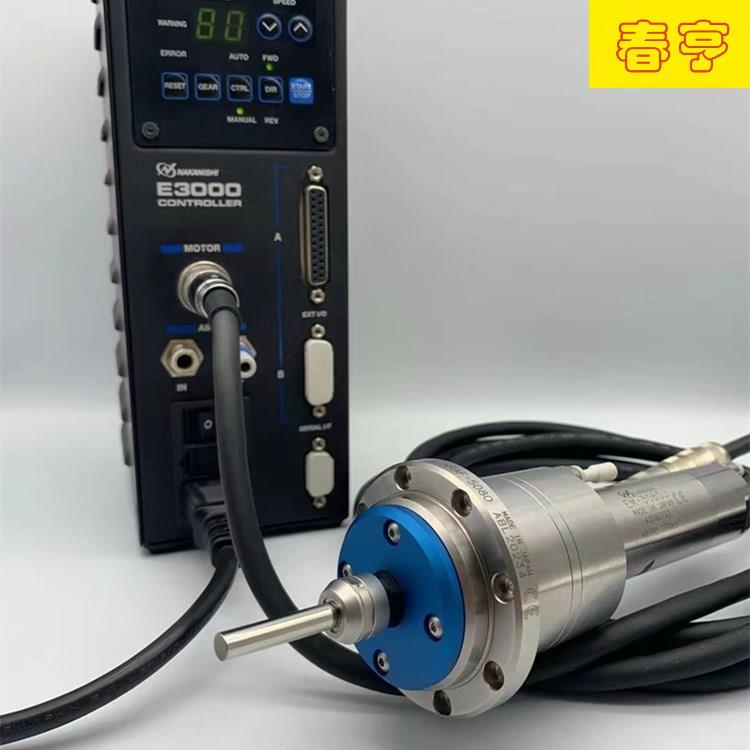

這款高速靜壓氣浮電主軸屬于分離式主軸，需搭配EM-3080J馬達配套使用，還有E3000變頻器、電源線等配套使用。如上圖所示。
