渦流測厚儀ETG150，用于檢測各種非磁性金屬基體上非導電覆蓋層的厚度。例如：鋁型材、鋁板、鋁管、鋁塑板、鋁工件表面的陽極氧化層或涂層。

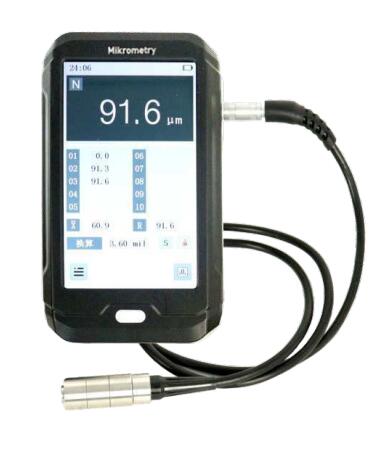

渦流測厚儀ETG150

    主要特點

    5寸彩色數控液晶顯示屏

    外置式傳感器

    測量非磁性金屬基體上的非導電涂層

    小量程150μm，精度高

    支持零點校準  單點校準 兩點校準

    界面簡潔 操作簡單易上手，可同時瀏覽10條歷史數據

    可存儲2000條數據

    數據可以通過USB上傳到電腦

渦流測厚儀ETG150技術參數

渦流測量原理

    高頻交流信號在測頭線圈中產生電磁場，測頭靠近導體時，就在其中形成渦流。測頭離導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用量表征了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。由于這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱之為非磁性測頭。非磁性測頭采用高頻材料做線圈鐵芯，例如鉑鎳合金或其它新材料。

   與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關系不同。與磁感應測厚儀一樣，渦流測厚儀也達到了分辨率0.1um，允許誤差1%，量程10mm的高水平。

    采用電渦流原理的測厚儀，原則上對所有導電體上的非導電體覆層均可測量，如航天航空器表面、車輛、家電、鋁合金門窗及其它鋁制品表面的漆，塑料涂層及陽極氧化膜。覆層材料有一定的導電性，通過校準同樣也可測量，但要求兩者的導電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導電體，但這類任務還是采用磁性原理測量較為合適。
